電動封閉式插板閥由主副閥體、閥板、伸縮節、固定套、電液推桿夾緊機構、行走電裝、限位器、左、右側閥體等部件組成。關閥：電液推桿驅動彈簧夾緊機構，使閥板脫開，到位后，行走電裝啟動，驅動閥板行走由開到關，到位后，電液推桿反向運動，彈簧夾緊機構自動夾緊到位，關閥結束。開閥則反之。
敞開式插板閥、封閉式插板閥適用于冶金、化工、市政的煤氣管道，符合GB6222-86《工業企業煤氣安全規程》的規定。在電動封閉式插板閥門處于關閉狀態時，完全切斷管路中的介質，實現密封零泄漏，該電動封閉式插板閥產品可現場、遠程操作，是一種理想的煤氣及有害、有毒氣體管網安全隔斷設備。

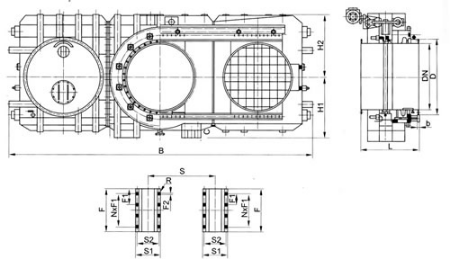

電動封閉式插板閥結構圖
電動封閉式插板閥主要性能規范：
公稱通徑（mm）：DN800-3600
公稱壓力（MPa）：0.05、0.1、0.25
適用溫度（℃）：≤260
適用介質：煤氣等有毒、有害、易燃氣體
連接法蘭標準：符合GB9115-2000
電動封閉式插板閥結構特點:
插板閥由前閥體、后閥體、閥板、伸縮體、左右密封箱體、通板和盲板及切換裝置、松開夾緊裝置等組成。冶金閥門的松開夾緊裝置采用電動裝置驅動，通過鏈輪、鏈條與絲桿螺母副連接，驅動波紋管的伸縮來實現閥體密封座夾緊或松開。閥門采用鏈輪式多點夾緊機構，密封圈為雙面密封，安裝于閥板上，密封可靠，方便更換。閥板頂部導軌裝有縱向和橫向移動機構，側面裝有彈簧機構和限位輪。當松開夾緊機構將閥板松開時，彈簧機構頂浮閥板至限位輪。
