一、AW氣動執行機構 產品概述
AW氣動活塞式執行器分為雙作用式和單作用式(彈簧復位)，兩個分體氣缸，容易制造大尺寸缸體， 輸出扭矩大，動作靈活平穩；缸體內壁和活塞軸鍍硬鉻，有很好的抗磨性。氣動活塞式執行器所有滑動部件之間配有無油潤滑軸和導向環以降低摩擦系數，延長使用 壽命，AW氣動活塞式執行器的U型曲線特性輸出扭矩更適用于大口徑球閥、蝶閥。
二、AW氣動執行機構 產品圖片
|
|
|
AW氣動執行機構 |
三、AW氣動執行機構 選型參數
|
型號規格 |
氣源壓力（ Mpa ） |
|
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|
AW13 |
515 |
620 |
770 |
930 |
1080 |
|
AW17 |
950 |
1270 |
1590 |
1910 |
2230 |
|
AW20 |
2150 |
2870 |
3580 |
4300 |
5020 |
|
AW25 |
3360 |
4480 |
5600 |
6720 |
7850 |
|
Aw28 |
5150 |
6860 |
8580 |
10300 |
12020 |
|
AW35 |
10120 |
13500 |
16870 |
20250 |
23620 |
|
AW40 |
13220 |
17630 |
22040 |
26450 |
30860 |
|
AW50 |
22460 |
29950 |
37440 |
44930 |
52420 |
|
AW60 |
47300 |
63070 |
78840 |
94610 |
110380 |

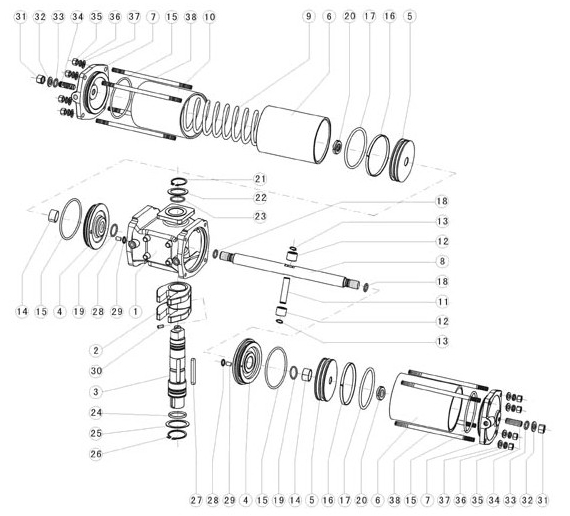

四、AW氣動執行機構 組裝圖
|
|
|
AW氣動執行機構_組裝圖 |
五、AW氣動執行機構 零部件
|
序號 |
名稱 |
數量 |
序號 |
名稱 |
數量 |
序號 |
名稱 |
數量 |
序號 |
名稱 |
數量 |
|
1 |
箱體 |
1 |
11 |
銷軸 |
1 |
21 |
彈性擋圈 |
1 |
31 |
鎖緊螺母 |
2 |
|
2 |
拔叉 |
1 |
12 |
滾套 |
2 |
22 |
減磨墊圈 |
1 |
32 |
平墊圈 |
2 |
|
3 |
轉軸 |
1 |
13 |
彈性擋圈 |
2 |
23 |
O型圈 |
1 |
33 |
O型圈 |
2 |
|
4 |
隔板 |
2 |
14 |
無油軸承 |
2 |
24 |
O型圈 |
1 |
34 |
調節螺釘 |
2 |
|
5 |
活塞 |
2 |
15 |
O型圈 |
2 |
25 |
減磨墊圈 |
1 |
35 |
螺母 |
8 |
|
6 |
缸體 |
2/3 |
16 |
導向環 |
2 |
26 |
彈性擋圈 |
1 |
36 |
彈性墊圈 |
8 |
|
7 |
缸蓋 |
2 |
17 |
O型圈 |
2 |
27 |
平鍵 |
1 |
37 |
平墊圈 |
8 |
|
8 |
活塞桿 |
1 |
18 |
O型圈 |
2 |
28 |
O型圈 |
2 |
38 |
雙頭螺栓 |
8, |
|
9 |
彈簧 |
1/2/4 |
19 |
O型圈 |
2 |
29 |
定位銷 |
2 |
39 |
|
|
|
10 |
彈簧缸 |
1 |
20 |
鎖緊螺母 |
2 |
30 |
緊定螺釘 |
1 |
40 |
|
|

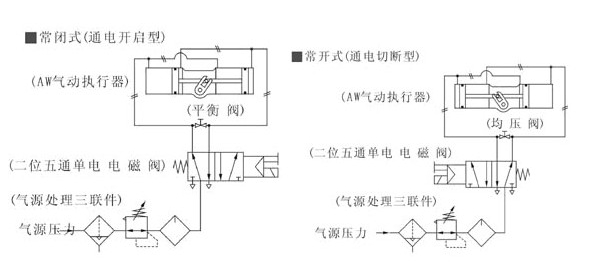

六、AW氣動執行機構 雙作用式配管原理
|
|
|
AW氣動執行機構_雙作用式配管原理 |

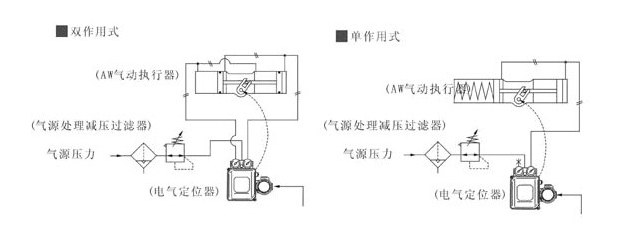

七、AW氣動執行機構 調節型配管原理
|
|
|
AW氣動執行機構_調節型配管原理 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢超卓閥門公司技術部門索取最新據。
|
|
|
|
|
