詳細內容：一.電動三片式球閥 特點
電動三片式螺紋球閥體積小，是由三部分閥殼組成，由四只較長螺栓從兩端夾住中間閥體與閥球而成。其優點是維修拆卸時不用拆卸管路螺紋，而直接拆卸四只螺栓，閥體中間部分既可取出。工作原理也是通過氣動執行器90度的旋轉來帶動球體的旋轉以達到介質的流通與阻斷。執行器與閥體的直接連接減少了發生故障的機率。適用于輕工機械體積小空間窄的場合。
（1）防火、防靜電設計
（2）閥桿防爆出裝置
（3）閥球上設計有壓力平衡孔
（4）雙層閥桿填料與對壓碟型彈片裝置
二.電動三片式球閥 選項參數
電動執行器選配：PLVE系列、PLVQ系列
作用形式： 普通開關型、調節型（4～20mA）
環境溫度： -30℃～+70℃
電源電壓： AC220V、AC380V（其他定制DC24等）50/60Hz
防護等級： IP67、IP68可選
功能選項 （可選）
防 爆 型： 防爆等級：dⅡBT3/T4
信號反饋： 有源信號、S無源信號
帶加熱器： 可在潮濕環境中干燥執行器內元件（可選）
手動功能： 電動執行器帶有手動開閥、關閥功能
調 節 型： 輸入4～20mA信號,實現閥門調節功能
備注: 電動執行器參數請另參考所選配的電動執行器資料.
三.電動三片式球閥 球閥閥體參數
公稱壓力：PN64、1000WOG、PN130、2000 WOG、
連接方式：螺紋 （二片式、三片式）
閥體材質：不銹鋼CF8（304）、CF8M（316）
閥球材質：不銹鋼CF8（304）、CF8M（316）
密封材料：PTFE、PPL、合金
閥桿材質：304、316不銹鋼
適用溫度范圍：-20℃～232℃～350℃，金屬密封：450℃~600℃
適用介質：水、油、氣、粉末，各種有機溶劑等某些腐蝕性液體（W·O·G）
四.電動三片式球閥 主要技術參數
|
空氣驅動 |
壓縮空氣4-6bar(可帶手輪) |
|
電驅動 |
DC24V、AC220V、AC380V |
|
公稱通經 |
15～250mm |
|
公稱壓力 |
1.6～4.0Mpa |
|
適用溫度 |
PTFE：-29～+178℃ |
|
EK：-29～+250℃ |
|
連接方式 |
法蘭 |
|
閥結構 |
兩塊式 |
|
閥體材質 |
316L、316、304、304L、碳鋼 |
|
閥球材質 |
316L、316、304、304L |
|
密封材質 |
PTFE、EK |
|
適用介質 |
氣體、水及油類等 |
|
可選附件 |
限位開關、定位器、電磁閥、減壓閥 |
五.電動三片式球閥 設計標準
|
三塊式 |
測試檢驗 |
API598，EN12266 |
|
螺紋接端 |
ASME B1.20，BS21 DIN2999/259，BSP ISO7/1，ISO228/1 JIS B 0203 |
|
對焊接端 |
ASME B16025 |
|
套焊接端 |
ASME B16.11 |
|
閥蘭接端 |
ASME B16.5 DIN2542～2545 JIS B2238 |
|
兩塊式 |
測試檢驗 |
API598，EN12266 |
|
螺紋接端 |
ASME B1.20，BS21 DIN2999/259，BSP ISO7/1，ISO228/1 JIS B 0203 |
六.電動三片式球閥 主要零部件材料
|
序號
NO |
零件名稱
Accessory name |
材質
Material |
|
1 |
螺栓
Stud |
不銹鋼304
Stainless Steel304 |
|
2 |
接頭
Connector |
不銹鋼CF8、CF8M
Stainless Steel CF8、CF8M |
|
3 |
閥座
Seat |
PTFE |
|
4 |
球體
ball |
不銹鋼304、316
Stainless Steel304、316 |
|
5 |
閥體
Body |
不銹鋼CF8、CF8M
Stainless Steel CF8、CF8M |
|
6 |
螺母
Nut |
不銹鋼304
Stainless Steel304 |
|
7 |
閥桿
Stem |
不銹鋼304、316
Stainless Steel304、316 |
|
8 |
墊片
Gasket |
PTFE |
|
9 |
填料
Packing |
PTFE |
|
10 |
壓蓋
Gland |
不銹鋼304、316
Stainless Steel304、316 |
|
11 |
支架
Yoke |
不銹鋼CF8
Stainless Steel CF8 |
|
12 |
連接套
Connecting Set |
不銹鋼304、316
Stainless Steel304、316 |
七.電動三片式球閥 主要外形及連接尺寸

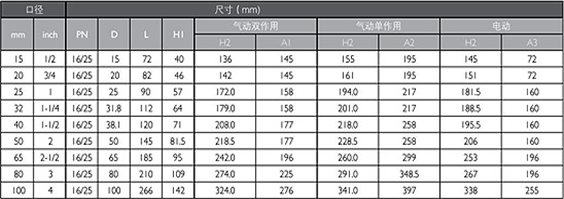

.電動三片式內螺紋球閥 壓力為1.6MPa尺寸數據
