詳細內容：ZAZS電動角型調節閥，由DKZ型直行程電動執行機構和角形閥兩部分組成。以單項交流220V電源為動力，接受0～10mA或4～20mA直流信號，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。角形閥體積小、重量輕、閥芯采用頂導向結構，具有流路簡單、阻力小、易于沖洗的特點適用于要求直角連接，介質為高粘度、含懸浮物和顆粒狀介質的調節。
ZAZS電動角型調節閥閥體
型 式：角型單座鑄造球型閥
公稱通徑：20、32、40、50、65、80、100、125、150、200mm
公稱壓力：PN1.6、4.0、6.4MPa
法蘭標準：JB/T79.1-94～79.2-94等
材 料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上閥蓋：標準型-17～+230℃、散熱型+230～+450℃、低溫型-60～-196℃、波紋管密封-40～+350℃
壓蓋型式：螺栓壓緊式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料
|

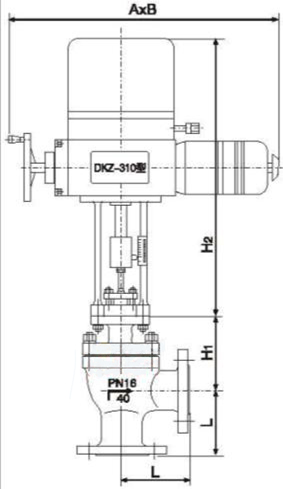

ZAZS電動角型調節閥外形及連接尺寸
|
|
公稱通徑 |
D |
B |
L |
H（mm） |
H |
|
PN40 |
PN64 |
常溫 |
中溫 |
|
20 |
460 |
230 |
85 |
100 |
838 |
918 |
H1=L |
|
25 |
460 |
230 |
95 |
115 |
809 |
889 |
|
32 |
460 |
230 |
115 |
130 |
836 |
916 |
|
40 |
460 |
230 |
115 |
130 |
966 |
1046 |
|
50 |
460 |
230 |
130 |
150 |
1011 |
1090 |
|
65 |
460 |
230 |
145 |
170 |
1109 |
1189 |
|
80 |
530 |
230 |
155 |
190 |
1147 |
1227 |
|
100 |
530 |
230 |
175 |
215 |
1199 |
1289 |
|
125 |
530 |
260 |
200 |
250 |
1400 |
1560 |
|
150 |
630 |
260 |
240 |
275 |
1433 |
1580 |
|
200 |
630 |
260 |
300 |
325 |
1567 |
1727 |
ZAZS電動角型調節閥訂貨須知:
1①電動調節閥產品型號與名稱②電動調節閥公稱通徑DN(mm)③電動調節閥公稱壓力④電動調節閥流量特性⑤電動調節閥閥體材質⑥電動調節閥額定流量系數⑦電動調節閥介質種類和溫度范圍⑧電動調節閥閥前后壓力(壓差)⑨電動調節閥電源電壓和控制信號⑩電動調節閥其它特殊要求⑾電動調節閥是否帶附件以便我們的為您正確選型
2、若已經由設計單位選定超卓自控閥門公司電動調節閥型號，請按電動調節閥型號直接向我司銷售部訂購。
3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的超卓自控閥門公司專家為您審核把關。
