| 電動絲扣球閥 |
 |
| 詳細內容：
|
閥門材料 |
|
1) 軸 |
不銹鋼 ANSI316 |
1.4401 |
UNIX5CrNiMo 17 12 |
|
2) 防松螺母 |
不銹鋼 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
|
3) 壓緊環型螺母 |
不銹鋼 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
|
4) 頂部密封環 |
聚四氯乙烯 P.T.F.E. |
|
|
|
5) O環 |
氟橡膠 VITON |
|
|
|
6) 墊圈 |
聚四氯乙烯 P.T.F.E. |
|
|
|
7) 密封圈 |
聚四氯乙烯 P.T.F.E. |
|
|
|
8) 閥體 |
不銹鋼 ANSI316 |
1.4408 |
|
|
9) 螺釘 |
不銹鋼 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
|
10) 球體 |
不銹鋼 ANSI316 |
1.4401 |
UNIX5CrNiMo 17 12 |
|
11) 端部 |
不銹鋼 ANSI316 |
1.4408 |
|

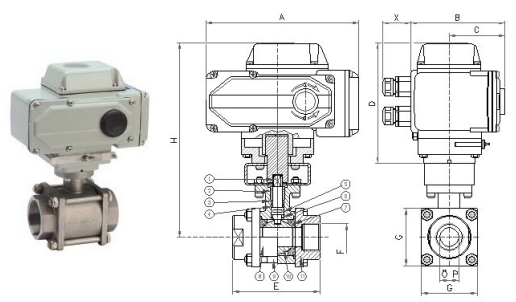

外形連接尺寸（mm）
|
通徑DN |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
內螺紋接口 |
3/8" |
1/2" |
3/4" |
1" |
1-1/4” |
1-1/2” |
2" |
|
A |
207,5 |
207,5 |
207,5 |
207,5 |
207,5 |
256,5 |
256,5 |
|
B |
122,5 |
122,5 |
122,5 |
122,5 |
122,5 |
156,5 |
156,5 |
|
C |
68 |
68 |
68 |
68 |
68 |
94 |
94 |
|
D |
163,5 |
163,5 |
163,5 |
163,5 |
163,5 |
185 |
185 |
|
X |
44 |
44 |
44 |
44 |
44 |
44 |
44 |
|
E |
70 |
70 |
80 |
90 |
100 |
114 |
136 |
|
G |
40 |
40 |
45 |
60 |
70 |
80 |
90 |
|
H |
245 |
245 |
248,5 |
255 |
260 |
299 |
307 |
|
重量kg |
5,9 |
6.2 |
6．4 |
6,6 |
7 |
12,9 |
14 |
電動絲扣球閥訂貨須知：
一、①電動絲扣球閥產品名稱與型號②電動絲扣球閥口徑③電動絲扣球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定超卓公司的電動絲扣球閥型號，請按電動絲扣球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的超卓閥門專家為您審核把關。 |
|
|
|
|
