DXTK41H快速液控蝶閥
詳細內容：

DXTK41H快速液控蝶閥用途


該閥是在原有氣動快速切斷閥基礎上，結合TRT系統的工況特點，研制開發的新產品，可用來快速隔斷高爐煤氣，從而有效地實現保護系統安全運行的功能。

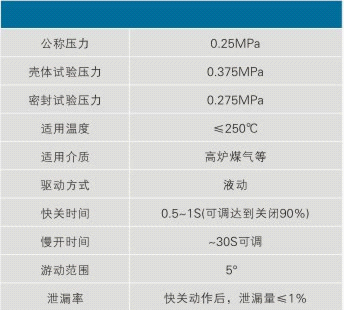

DXTK41H快速液控蝶閥主要性能參數http://www.zjczv.com/up_files/液動快速切斷閥說明1-85(1).png





















DXTK41H快速液控蝶閥結構特點
    1、 閥門采用滾動軸承，具有啟閉靈活的特點，密封圈采用多層次金屬硬密封，密封可靠；
    2、 利用三維偏心結構，具有越關越緊的密封功能及密封副磨損補償性；
    3、 閥門改進后的大錐角，快關時能承受大的閥板沖力；
    4、 整體式液壓傳動裝置，控制閥臺油缸一體化，安裝方便，占用空間小；
    5、 油缸采用獨特的泄油機構和差動液壓缸加彈簧力助關，能夠在0.5-1S內實現閥門快速關閉；
    6、 控制部分采用電控箱集中控制，能滿足計算機程控需要。


7、 閥門游動裝置便于平時檢查閥門的動作靈活性，確保需要運行時可靠動作。
DXTK41H快速液控蝶閥主要零件材料http://www.zjczv.com/up_files/液動快速切斷閥說明1-417(1).png

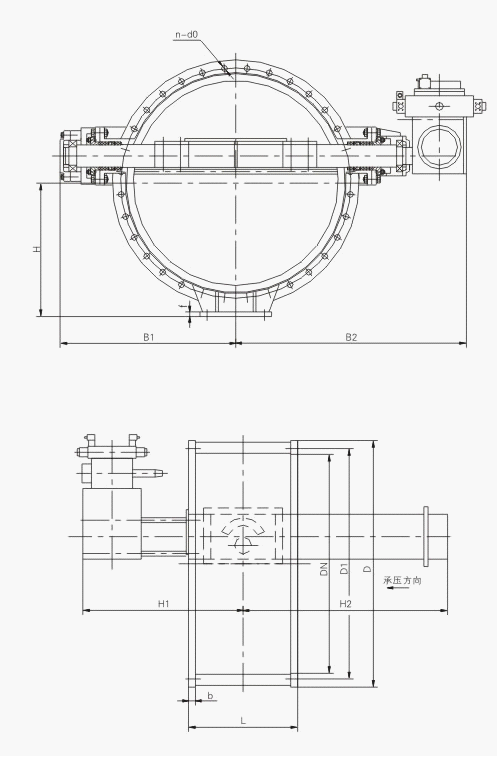

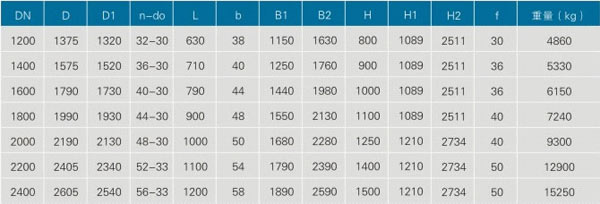

液動快速切斷閥結構簡圖、主要連接尺寸及外形尺寸

http://www.zjczv.com/up_files/液動快速切斷閥說明1-447(1).png













































http://www.zjczv.com/up_files/液動快速切斷閥說明1-544.jpg

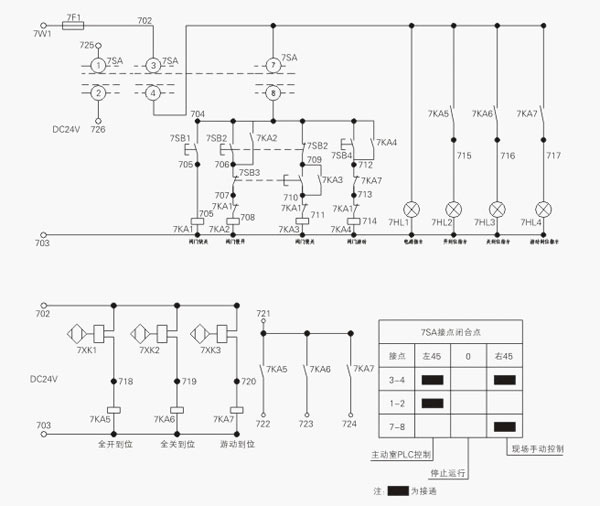

  DXTK41H快速液控蝶閥閥門電氣控制原理圖

http://www.zjczv.com/up_files/液動快速切斷閥說明1-587.jpg

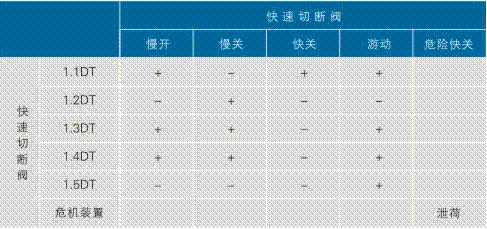

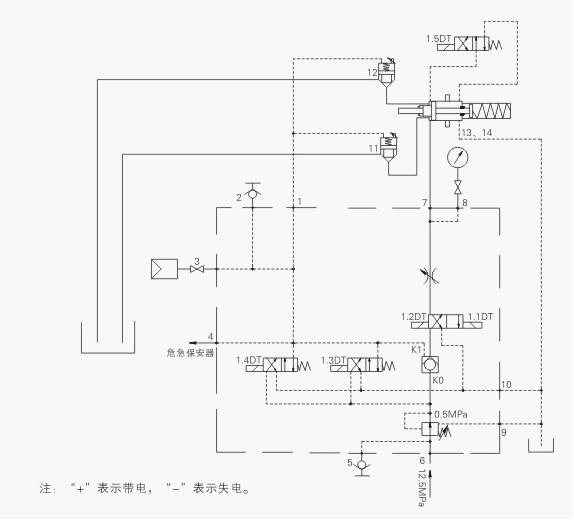

閥門液壓控制原理圖

http://www.zjczv.com/up_files/液動快速切斷閥說明1-670(1).png

http://www.zjczv.com/up_files/液動快速切斷閥說明1-739(2).png

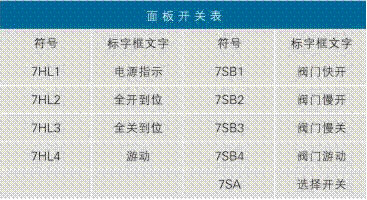

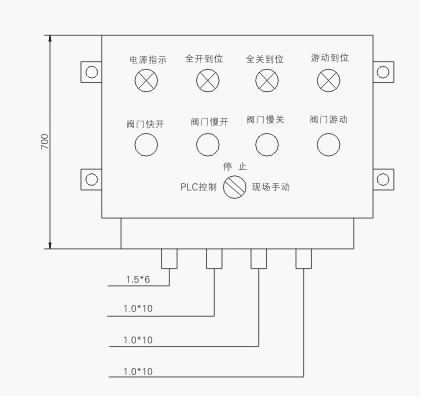

      配套電控箱面板圖

http://www.zjczv.com/up_files/液動快速切斷閥說明1-779(1).png

























 http://www.zjczv.com/up_files/液動快速切斷閥說明1-832.png
