詳細內容：J41F46襯膠截止閥基本結構
1、塑料襯里J41型直通式、J45型直流式、J44型角式截止閥、具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通經1/4）等優點。被廣泛應用在石油、化工等管路系統中做截斷介質用，但塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。
2、閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。
J41F46襯膠截止閥設計規范
遵循GB/T 12233，GB/T12235，ANSI B 16.34標準
J41F46襯膠截止閥驅動方式
手動襯氟截止閥、蝸輪轉動襯氟截止閥、氣動襯氟截止閥、電動襯氟截止閥

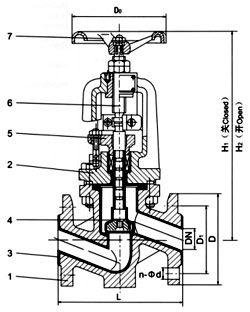

J41F46襯膠截止閥主要零部件材料表
|
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹耐酸鑄鋼 |
超低碳不銹耐酸鑄鋼 |
|
Z |
C |
P |
R |
PL |
RL |
|
1 |
閥體/閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
球體/閥桿 |
25 |
2Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
3 |
襯里/閥座 |
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO |
|
4 |
填料壓蓋 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
5 |
填料 |
PTFE(F4) |
PTFE(F4) |
PTFE(F4) |
|
6 |
活節螺栓 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
|
7 |
閥桿螺母 |
ZCuAl10Fe3 |
ZCuAl10Fe3 |
ZCuAl10Fe3 |
|
8 |
緊固螺栓 |
35 |
1Cr17Ni2 |
1Cr18Ni9Ti |
|
9 |
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
|
10 |
手柄 |
WCB |
WCB |
WCB |
