公稱壓力 Nominal pressure	1.6	2.5	4.0	6.4
殼體試驗壓力 Shell test pressure	2.4	3.8	6.0	9.6
密封試驗（液） Seal test	1.8	2.8	4.4	7.0
密封試驗（氣） Sealtest	0.5～0.7
適用介質 Applicable medium	C P R 水、油品、蒸汽硝酸類醋酸類 Water,oil,steam,Nitric acid Acetic acid
適用溫度 Applicable temperature	≤200℃

結構長度Face to FACE:gb1221、ANSI B16.10
法蘭標準Flange standard:JBT9、ANSI B16.5
檢驗和試驗Nspeetion and test:ZBJ16006、API598

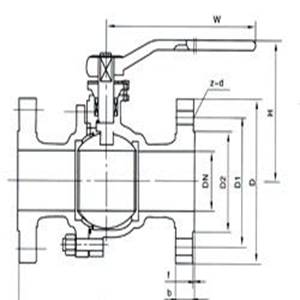

Q41F/H球閥主要尺寸及重量

公稱通徑DN Nominal diameter	公稱壓力(MPa) Nominal pressure	L		W	H	D	D1	D2	b	f	z-d	重量(kg) Weight
公稱通徑DN Nominal diameter	公稱壓力(MPa) Nominal pressure	系列1	系列2	W	H	D	D1	D2	b	f	z-d	重量(kg) Weight
15	1.6	130	108	130	59	95	65	45	14	2	4-14	2.3
20		140	117	130	63	105	75	55	14	2	4-14	3.0
25		150	127	160	75	115	85	65	14	2	4-14	4.5
32		165	140	160	85	135	100	78	16	2	4-18	5.7
40		180	165	230	95	145	110	85	16	3	4-18	7.0
50		200	178	230	107	160	125	100	16	3	4-18	9.5
65		220	190	400	142	180	145	120	18	3	4-18	15
80		250	203	400	152	195	160	135	20	3	8-18	19
100		280	305	700	178	215	180	155	20	3	8-18	33
125		320	356	1100	252	245	210	185	22	3	8-18	58
150		360	394	1100	272	280	240	210	24	3	8-23	93
200		400	457	1500	342	335	295	265	26	3	12-23	160
200		457		-	398	335	295	265	26	3	12-23	180
250		533		-	495	405	355	320	30	3	12-25	240
300		610		-	580	460	410	375	30	3	12-25	390
350		688		-	625	520	470	435	34	4	16-25	510
400		762		-	720	580	525	485	36	4	16-30	750
500		914		-	840	705	650	608	44	4	20-34	1190
600		1067		-	1050	800	770	718	48	5	20-41	2100
700		1245		-	1150	910	840	788	50	5	24-41	3000
15	2.5	130	140	130	59	95	65	45	16	2	4-14	2.5
20		140	152	130	63	105	75	55	16	2	4-14	3.5
25		150	165	160	75	115	85	65	16	2	4-14	5.4
32		165	180	160	95	135	100	78	18	2	4-18	5.8
40		180	190	230	95	145	110	85	18	3	4-18	8.4
50		200	216	230	107	160	125	100	20	3	4-18	11.4
65		220	241	400	142	180	145	120	22	3	8-18	18.0
80		250	283	400	152	195	160	135	22	3	8-18	22.8
100		320	305	700	178	230	190	160	24	3	8-23	39.6
125		400	381	1100	252	270	220	188	28	3	8-25	69.6
150		400	403	1100	272	300	250	218	30	3	8-25	102.0
200		502		1500	342	360	310	278	34	3	12-25	192.0
250		568		-	495	425	370	332	36	3	12-30	288.0
300		648		-	580	485	430	390	40	4	16-30	469.0
350		762		-	625	550	490	448	44	4	16-34	587.0
400		838		-	720	610	550	505	48	4	16-34	863.0
500		991		-	8840	730	660	610	52	4	20-41	1396
600		1143		-	1050	840	770	718	56	5	20-41	2415
700		1346		-	1150	955	785	815	60	5	24-48	3450

Q41F/H球閥主要尺寸和重量

公稱通徑DN Nominal diameter	公稱壓力PN(MPa) Nominal pressure	L		W	H	D	D1	D2	D6	b	f	f1	z-d	重量(kg) Weight
公稱通徑DN Nominal diameter	公稱壓力PN(MPa) Nominal pressure	系列1 Series1	系列2 Series2	W	H	D	D1	D2	D6	b	f	f1	z-d	重量(kg) Weight
15	4.0	130	140	130	59	95	65	45	40	16	2	4	4-14	2.0
20		140	152	130	63	105	75	55	51	16	2	4	4-14	4.2
25		150	165	160	75	115	85	65	58	16	2	4	4-14	6.2
32		180	180	160	85	135	100	78	66	18	2	4	4-18	7.5
40		200	190	230	95	145	110	85	76	18	3	4	4-18	10.5
50		220	216	230	107	160	125	100	88	20	3	4	4-18	14.5
65		250	241	400	142	180	145	120	110	22	3	4	8-18	23.5
80		280	283	400	152	195	160	135	121	22	3	4	8-18	30.0
100		320	305	700	178	230	190	160	150	24	3	4.5	8-23	55.0
125		400	381	1100	252	270	220	188	176	28	3	4.5	8-25	81.0
150		400	403	1500	272	300	250	218	204	30	3	4.5	8-25	118.0
200		550	502	-	398	375	320	282	260	38	3	4.5	12-30	244.0
250		568		-	495	445	385	345	313	42	3	4.5	12-34	482
300		648		-	580	510	450	408	364	46	4	4.5	16-34	615
350		762		-	625	570	510	465	422	52	4	5	16-34	930
400		838		-	720	655	585	535	474	58	4	5	16-41	1100
500		991		-	840	755	670	612	576	62	4	5	20-48	2030
600		1143		-	1050	890	795	730	678	62	5	6	20-54	2850
700		1346		-	1150	995	900	835	768	68	5	6	24-54	4250
15	6.4	165		130	59	105	75	55	41	18	2	4	4-14	3.1
20		190		130	63	125	90	68	51	20	2	4	4-18	4.9
25		216		160	75	135	100	78	58	22	2	4	4-18	7.2
32		229		160	85	150	110	82	66	24	2	4	4-23	8.7
40		241		230	95	165	125	95	76	24	3	4	4-23	12.0
50		292		230	107	175	135	105	88	26	3	4	4-23	16.7
65		330		400	142	200	160	130	110	28	3	4	8-23	28.2
80		356		400	152	210	170	140	121	30	3	4	8-23	36.0
100		432		700	178	250	200	168	150	32	3	4.5	8-25	66.0
125		508		1100	282	295	240	202	176	36	3	4.5	8-30	98.0
150		559		1500	272	340	280	240	204	38	3	4.5	8-34	142.0
200		660		-	398	405	345	300	260	44	3	4.5	12-34	286.8
250		787		-	145	470	400	352	313	48	3	4.5	12-41	540
300		838		-	515	530	460	412	364	54	4	4.5	16-41	780
350		889		-	550	595	525	475	422	60	4	4.5	16-41	1000
400		991		-	615	670	585	525	474	66	4	5	16-48	1300
500		1194		-	810	800	705	640	576	70	4	5	20-54	2100
600		1397		-	845	930	820	750	678	77	5	6	20-58	3400
700		1700		-	1089									500

Q41F/H球閥訂貨須知

1、訂貨時請注明球閥的型號、公稱壓力、公稱通徑、流通介質、實際工作壓力、使用溫度。如屬改裝球閥，需訂購包括支架在內的氣缸體時，還需提供閥體大蓋與支架連接部位的尺寸，氣缸與閥體、閥板裝接的相對位置尺寸等有關資料。

2、訂貨時還請注意訂購何種回訊器，或提供回訊器接頭螺紋尺寸。

3、用戶有特殊要求，或選用特大型氣動球閥(DN600以上)時，本公司可為專業設計制造。
