氣動襯氟隔膜閥特點及用途
氣動襯氟隔膜閥是我公司新研發的可與國際上同類先進產品相關的化工專用隔膜閥。
氣動襯氟隔膜閥的特點是
1、無填料函，節流元件為彈性隔膜，可以做到關閉時無內外漏，適用于不允許污染及危險禁區場合。
2、流路平滑，流阻小，具有很大的流通能力，適用于高濃度及帶有纖維介質懸浮液中。
3、鋁合金壓鑄的外殼、活塞型的設計結構使其外表更精美、體積小、重量輕、輸出力大。。
4、偏氟塑料PVDF的閥體和聚四氟乙烯的隔膜使其耐腐蝕性能更強、工作壽命更長，適用于酸堿、腐蝕性介質。
5、符合日本JIS標準，與進口產品可以完全互換。基于以上特點，該產品廣泛應用于石油、化工、電站、醫藥、衛生、生物工程、輕工與食品等工業部門。
氣動襯氟隔膜閥的關閉與開啟是通過來自管路的壓力作用于增強橡膠隔膜實現的。當壓力介質進入閥門控制腔，隔膜下壓，關閉閥門通道，當控制腔壓力排向大氣或下游管道，隔膜上升，閥門通道被打開。閥門沒有閥桿、密封墊、定向座等，通道中運動的唯一部件就是隔膜，所以不存在銹蝕及抱死現象，具有更高的穩定性。多種結構形式及控制形式，可適用于多種的流體控制需要。
|
空氣驅動 |
壓縮空氣 5-8bar |
|
公稱通經 |
15-200mm |
|
公稱壓力 |
1.0Mpa |
|
使用溫度 |
-10℃～80℃ |
|
連接方式 |
法蘭 |
|
閥體材質 |
UPVC |
|
膜片材質 |
PTFE、EPDM |
|
適用介質 |
各種水處理 |
|
執行器 |
鋁合金 |
|
安裝方向 |
任意角度 |
|
可選附件 |
限位開關、定位器、電磁閥、減壓閥 |

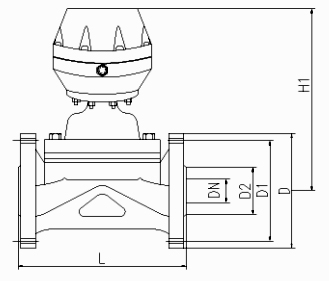

氣動襯氟隔膜閥外形尺寸
|
公稱通徑 (DN) |
H1 (高) |
外形尺寸 |
|
D1 ( 法蘭外徑) |
D (法蘭螺孔中徑) |
L (閥體長度) |
n （法蘭螺孔數量） |
C （ 螺孔大小） |
B (法蘭厚度) |
|
15 |
125 |
65 |
95 |
125 |
4 |
14 |
14 |
|
20 |
130 |
75 |
105 |
135 |
4 |
14 |
16 |
|
25 |
145 |
85 |
115 |
145 |
4 |
14 |
16 |
|
32 |
180 |
100 |
135 |
160 |
4 |
18 |
16 |
|
40 |
220 |
110 |
145 |
180 |
4 |
18 |
16 |
|
50 |
250 |
125 |
160 |
210 |
4 |
18 |
18 |
|
65 |
280 |
145 |
180 |
250 |
4 |
18 |
22 |
|
80 |
340 |
160 |
195 |
300 |
4 |
18 |
25 |
|
100 |
370 |
180 |
215 |
350 |
8 |
18 |
25 |
|
125 |
420 |
210 |
245 |
400 |
8 |
18 |
30 |
|
150 |
480 |
240 |
280 |
460 |
8 |
23 |
30 |
|
200 |
625 |
295 |
335 |
570 |
8 |
23 |
35 |
氣動襯氟隔膜閥訂貨須知
訂貨時請填寫《規格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥作用形式(電-關式或電-開式)，4.流量特性，
5.閥前、閥后壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
