詳細內容：衛生級卡箍氣動隔膜閥概述
衛生級卡箍氣動隔膜閥由隔膜閥和氣動執行機構兩部分組成，它以壓縮空氣為動力，實與對工藝管道中流體介質流量的調節。
由于在結構上采用帶有耐腐蝕襯里的閥體和耐腐蝕的隔膜、無填料函結構、節流元件為彈性隔膜、閥體流道平滑，故氣動薄膜隔膜閥具有引力小，流量大、無外漏和方便可靠、防火防爆的優點，廣泛適用于工業自動化系統中的強酸、強堿、強腐蝕、高粘度、含穎粒、帶纖維以及有毒和不充許污染的介質的流量調節。
隔膜閥的關閉與開啟是通過來自管路的壓力作用于增強橡膠隔膜實現的。當壓力介質進入閥門控制腔，隔膜下壓，關閉閥門通道，當控制腔壓力排向大氣或下游管道，隔膜上升，閥門通道被打開。閥門沒有閥桿、密封墊、定向座等，通道中運動的唯一部件就是隔膜，所以不存在銹蝕及抱死現象，具有更高的穩定性。多種結構形式及控制形式，可適用于多種的流體控制需要。
衛生級卡箍氣動隔膜閥主要參數
|
空氣驅動 |
壓縮空氣 4-6bar |
|
公稱通經 |
15-200mm |
|
公稱壓力 |
1.0Mpa |
|
使用溫度 |
-10℃～60℃ |
|
連接方式 |
法蘭 |
|
閥體材質 |
316L |
|
膜片材質 |
PTFE、EPDM |
|
適用介質 |
各種水處理 |
|
執行器 |
鋁合金 |
|
安裝方向 |
任意角度 |
|
可選附件 |
限位開關、定位器、電磁閥、減壓閥 |

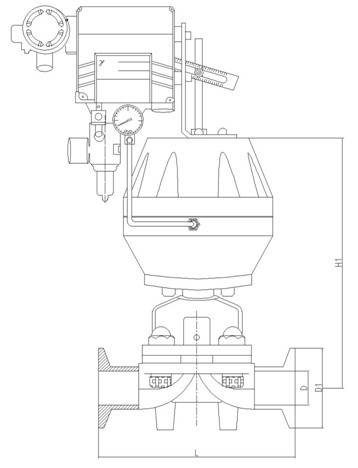

衛生級卡箍氣動隔膜閥外形尺寸
|
規格\代號 |
H1 (高) |
外形尺寸 |
|
D1(法蘭外徑) |
D |
L (閥體長度) |
|
15 |
205 |
34 |
16 |
102 |
|
25 |
235 |
50.5 |
22.4 |
124 |
|
32 |
270 |
50.5 |
28.8 |
124 |
|
40 |
290 |
50.5 |
35.1 |
160 |
|
50 |
320 |
64 |
47.8 |
191 |
|
65 |
350 |
77.5 |
59.5 |
223 |
衛生級卡箍氣動隔膜閥訂貨須知
訂貨時請填寫《規格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥作用形式(電-關式或電-開式)，4.流量特性，
5.閥前、閥后壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
