HCB型氣動平衡籠式調節閥概 述
HCB氣動平衡籠式調節閥，控制各種高溫、低溫的高壓流體，是一種壓力平衡式的調節閥。閥結構緊湊，有呈S流線型的通道，還設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小，流量大，可調范圍廣，流量特性精度高， 符合IEC534-2-1976標準。調節閥動態穩定性好，噪音低，空化腐蝕小。調節閥的泄漏量符合ANSI B16.104標準。 調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。
本產品符合GB/T4213-92標準。
HCB型氣動平衡籠式調節閥主要技術參數和性能指標
1、閥 體
|
型 式 |
直通雙座鑄造球型閥 |
|
公 稱 通 徑 |
32、40、50、65、80、100、125、150、200、250、300、350mm
|
|
公 稱 壓 力 |
ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa |
|
連接型式 |
法蘭連接密封面型式 |
FF、RF、RJ、LG、MFM |
|
法蘭標準 |
JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSI B16.5-1981、HG20594-97、HG20618-97等 |
|
焊接連接 |
嵌接焊SW |
|
材料 |
鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等 |
|
上閥蓋 |
常溫型(P) |
-5~+230℃ |
|
伸長I型(EI |
+230~+566℃ |
|
伸長II型(EII) |
-100~-45℃ |
|
伸長III型(EIII) |
-196~-100℃ |
|
注：工作溫度不準超過各種材料的允許范圍。 |
|
壓 蓋 型 式 |
螺栓壓緊式 |
|
填 料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 |
2、閥內組件
|
閥 芯 型 式 |
雙座套筒式柱塞型閥芯 |
|
流量
特性 |
高容量流量特性 |
金屬閥座 |
等百分比特性(%V)和線性特性(LV) |
|
高精度流量特性 |
金屬閥座 |
等百分比特性(%VF)和線性特性(LVF) |
|
材 料 |
不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等 |
3、執行機構
|
型 式 |
HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構 |
|
膜 片 材 料 |
乙丙橡膠夾尼龍布、丁青橡膠夾尼龍布 |
|
彈 簧 范 圍 |
80~240KPa |
|
供 氣 壓 力 |
280~400KPa(HA型)、400~500KPa(VA6型、VP型) |
|
氣 源 接 口 |
RC1/4"(HA)、G3/8"、1/2"(VA6型、VP型) |
|
環 境 溫 度 |
-30~+70℃ |
4、閥作用型式
用正作用或反作用執行機構實現閥的氣-關式或氣-開式
5、附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
6、Cv值和行程
|
公 稱 通 徑 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
閥 座 直 徑 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
額定Cv值 |
等百分比特性 |
24 |
36 |
60 |
100 |
140 |
220 |
320 |
420 |
820 |
1000 |
1440 |
1900 |
|
線 性 特 性 |
26 |
40 |
75 |
110 |
150 |
240 |
365 |
435 |
850 |
1035 |
1490 |
2000 |
|
額 定 行 程 |
25 |
38 |
75 |
150 |
50 |
100 |
7、法蘭間距以及外形尺寸
HCB型氣動平衡籠式調節閥 法蘭間距
|
公
稱
通
徑 |
A |
|
ANSI 125 FF
ANSI 150 RF
JIS 10K FFRF
PN1.6 RF |
JIS 16K
RF |
ANSI 300 RF
JIS 20K RF
JIS 30K RF
PN4.0 MFM |
ANSI 600 RF
JIS 40K RF
PN6.4 MFM |
JIS
16K
LG |
JIS
20K
LG |
JIS
30K
LG |
JIS
40K
LG |
|
32 |
222 |
231 |
235 |
251 |
235 |
236 |
248 |
251 |
|
40 |
222 |
231 |
235 |
251 |
235 |
236 |
248 |
251 |
|
50 |
254 |
263 |
267 |
286 |
265 |
267 |
276 |
286 |
|
65 |
276 |
288 |
292 |
311 |
290 |
292 |
303 |
311 |
|
80 |
298 |
313 |
317 |
337 |
310 |
317 |
326 |
337 |
|
100 |
352 |
364 |
368 |
394 |
360 |
368 |
379 |
394 |
|
125 |
403 |
- |
425 |
457 |
- |
425 |
- |
457 |
|
150 |
451 |
465 |
473 |
508 |
475 |
473 |
486 |
508 |
|
200 |
543 |
560 |
568 |
610 |
570 |
568 |
580 |
610 |
|
250 |
673 |
- |
750 |
750 |
- |
- |
- |
- |
|
300 |
819 |
- |
896 |
896 |
- |
- |
- |
- |
|
350 |
972 |
- |
972 |
972 |
- |
- |
- |
- |
注：法蘭距符合IEC 534-3-1976標準。

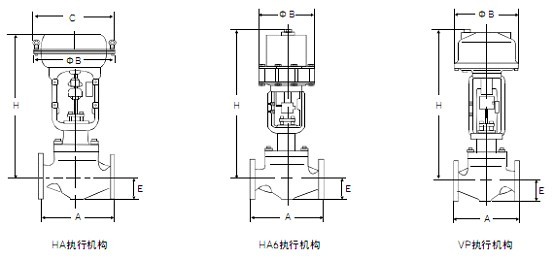

HCB型氣動平衡籠式調節閥外形尺寸
|
公稱
通徑 |
執行機構 |
H |
C |
E |
ΦB |
|
常溫型(P) |
伸長I型(EI) |
常溫型(P) |
伸長I型(EI) |
|
32 |
HA2D、R |
500 |
665 |
780 |
1020 |
281 |
267 |
70 |
|
40 |
HA2D、R |
500 |
665 |
780 |
1020 |
281 |
267 |
70 |
|
HA3D、R |
590 |
760 |
875 |
1140 |
363 |
350 |
|
50 |
HA2D、R |
500 |
670 |
785 |
1025 |
281 |
267 |
80 |
|
HA3D、R |
595 |
765 |
875 |
1140 |
363 |
350 |
|
65 |
HA2D、R |
575 |
745/755 |
880 |
1130 |
281 |
267 |
88 |
|
HA3D、R |
630 |
800/810 |
930 |
1180 |
363 |
350 |
|
HA4D、R |
865 |
1035/1045 |
1165 |
1495 |
520 |
470 |
|
80 |
HA2D、R |
580 |
755/765 |
900 |
1135 |
281 |
267 |
98 |
|
HA3D、R |
635 |
810/820 |
955 |
1190 |
363 |
350 |
|
HA4D、R |
870 |
1045/1055 |
1190 |
1505 |
520 |
470 |
|
100 |
HA2D、R |
610 |
810/870 |
915 |
1150 |
281 |
267 |
113 |
|
HA3D、R |
660 |
860/870 |
1020 |
1205 |
363 |
350 |
|
HA4D、R |
890 |
1100/1110 |
1255 |
1520 |
520 |
470 |
|
VA6R |
1160 |
1375 |
1560 |
1790 |
- |
445 |
|
125 |
HA3D、R |
785 |
1045 |
1250 |
1385 |
363 |
350 |
146 |
|
HA4D、R |
955 |
1215 |
1720 |
1570 |
520 |
470 |
|
150 |
HA3D、R |
785 |
1020/1045 |
1250 |
1385 |
363 |
350 |
170 |
|
HA4D、R |
955 |
1190/1215 |
1425 |
1570 |
520 |
470 |
|
VA6R |
1220 |
1480 |
1720 |
1850 |
- |
445 |
|
200 |
HA4D、R |
1090 |
1350 |
1580 |
1710 |
520 |
470 |
220 |
|
250 |
HA5D、R |
1595 |
1910 |
|
|
520 |
470 |
305 |
|
300 |
HA5D、R |
1650 |
1975 |
|
|
520 |
470 |
345 |
|
350 |
VP7 |
1670 |
2050 |
|
|
|
580 |
385 |
注：1、表上H欄尺寸是調節閥不帶手輪機構的數字，如果帶手輪機構，要相應加上手輪機構的尺寸。
2、伸長型H欄尺寸，左邊數字為JIS 10K和ANSI 125、150的閥，右邊數字為JIS 16K和ANSI 300以上的閥。
HCB型氣動平衡籠式調節閥訂貨須知
1. HCB型氣動平衡籠式調節閥產品型號與名稱 2. HCB型氣動平衡籠式調節閥公稱通徑DN(mm) 3. HCB型氣動平衡籠式調節閥公稱壓力 4. HCB型氣動平衡籠式調節閥流量特性 5. HCB型氣動平衡籠式調節閥閥體材質
6. HCB型氣動平衡籠式調節閥額定流量系數 7. HCB型氣動平衡籠式調節閥介質種類和溫度范圍 8. HCB型氣動平衡籠式調節閥閥前后壓力(壓差) 9. HCB型氣動平衡籠式調節閥控制信號 10. HCB型氣動平衡籠式調節閥其它特殊要求 www.avotsefarad.net
