詳細內容：ZZWP電動溫控調節閥 產品概述
ZZWP電動溫控調節閥(自力式溫度調節閥) ，由控制 閥門 、執行器、傳感器和毛細管等部件組成。按用途分為加熱型和冷卻型。電動溫控調節閥 適用于較大口徑及導熱油控制 ) ，該閥最大的特點只需普通 220V 電源，利用被調介質自身能量，直接對蒸汽、熱水、熱油與氣體等介質的溫度實行自動調節和控制，亦可使用在防止對過熱或熱交換場合，ZZWP電動溫控調節閥結構簡單，操作方便，選用調溫范圍廣、響應時間快、密封性能可靠，并可在運行中隨意進行調節，因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。
ZZWP電動溫控調節閥主要適用于液體、氣體和蒸汽，在各種冷卻系統中的溫度控制。當被控介質溫度升高，控制閥門關閉(加熱型)；當被控介質溫度升高，控制閥門開啟(冷卻型)。主要特點如下：
1 、控制精度高，工作穩定，安全可靠。
2 、感溫液體膨脹均勻，比例式調節控制。
3 、溫度設定操作簡單，調節方便。
4 、體積小、重量輕，安裝方便。
ZZWP電動溫控調節閥 工作原理
ZZWP電動溫控調節閥由控制閥門、電動執行機構、溫度傳感器和溫度調節器等部件組成，根據用戶需要，分別有加熱型與冷卻型兩種結構。加熱型調節閥的結構與原理：工作前主閥芯處于半開位置，傳感器處于自然狀態。接上電源，主閥芯全開。介質由箭頭方向流入主閥體、經閥芯對儲熱箱進行加熱。當溫度升到相應設定值時，傳感器即產生相應線性信號輸入一體化執行機構，隨即驅動閥桿、閥芯產生位移，關閉主閥芯停止加熱。當溫度低于設定值時，傳感器即產生線性信號輸入一體化執行機構，驅使閥芯漸開，使介質按拋物線特性流入儲熱箱，進行加熱直至設定值。這樣被控介質始終在設定溫度范圍內被控制，從而達到控溫目的。備注：常說的加熱型、冷卻型。在此閥中只要更換閥芯結構即可以實現。
ZZWP電動溫控調節閥主要技術參數
ZZWP電動溫控調節閥閥體
|
閥體形式 |
直通鑄造球型閥 |
|
公稱通徑 |
DN15 ～ 200mm |
|
公稱壓力 |
PN1.6 、 2.5 、 4.0 、 6.4MPa |
|
法蘭標準 |
GB/T9113 、 JB/T79 |
|
連接形式 |
法蘭 (FF RF RTJ) 、焊接 (SW BW) 、螺紋 ( 適用于 1″ 以內 ) |
|
閥蓋形式 |
標準型 -17 ～ + 230℃ 、高溫型 +230 ～ + 450℃ |
|
壓蓋型式 |
螺栓壓緊式 |
|
密封填料 |
V 型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
ZZWP電動溫控調節閥閥內件
ZZWP電動溫控調節閥執行機構、傳感器、毛細管
|
執行器型號 |
3810 系列、 PSL 系列 |
|
主要技術參數 |
電源電壓： 220V/50Hz 、輸入信號： 4-20mA 或 1-5V·DC 、輸出信號： 4-20mA·DC |
|
防護等級：相當 IP55 、隔爆標志： ExdⅡBT4 、手操功能：手柄 |
|
環境溫度： -25 ～ + 70℃ 、環境濕度： ≤95% |
|
溫包、毛細管材料 |
H62 、 1Cr18Ni9Ti |
|
毛細管長度 |
3 米 、 5 米 、 10 米 |
|
溫度控制范圍 |
0~ 250℃ |
|
設定值偏差 |
± 2℃ |

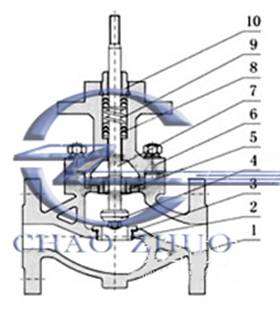

ZZWP電動溫控調節閥 主要零件材料及內部結構圖
|
1 |
閥體 |
WCB |
CF8 |
CF 8M |
CF 3M |
|
|
2 |
閥座 |
304 |
304 |
316 |
316L |
|
3 |
墊片 |
PTFE/ 金屬石墨墊片 |
|
4 |
閥芯 |
304 |
304 |
316 |
316L |
|
5 |
導向套 |
304 |
304 |
316 |
316L |
|
6 |
閥蓋 |
WCB |
CF8 |
CF 8M |
CF 3M |
|
7 |
閥桿 |
304 |
304 |
316 |
316L |
|
8 |
填料 |
PTFE/ 柔性石墨 |
|
9 |
彈簧 |
65Mn |
|
10 |
螺母 |
304 |
304 |
316 |
316L |
ZZWP電動溫控調節閥額定行程與流通能力、泄露標準
|
公稱通徑 (mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
流通能力 (m3/h) |
7 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
額定行程 (mm) |
6 |
8 |
10 |
14 |
20 |
30 |
30 |
40 |
|
調節精度 (℃) |
± 1 ~ ± 5 |
|
使用介質 |
蒸汽、水、油、氣體 |
|
允許
泄漏量 |
硬密封 |
10 -4 X 閥額定容量 |
|
軟密封 |
“ 0 ” |

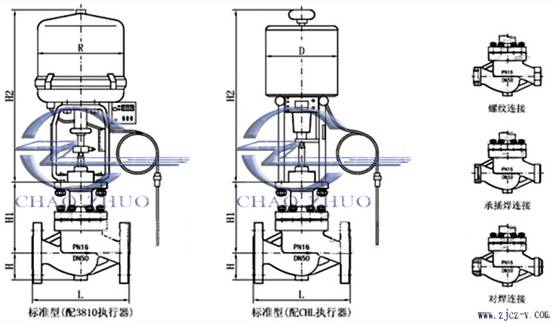

ZZWP電動溫控調節閥主要外形及連接尺寸
|
公稱通徑 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
PN16/25 |
181 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
|
PN40 |
194 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
610 |
|
PN64 |
206 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
650 |
|
H |
PN16/25 |
52.5 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
|
PN40 |
52.5 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
|
PN64 |
65 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
207.5 |
|
H1 |
132 |
132 |
158 |
170 |
179 |
214 |
221 |
234 |
270 |
294 |
331 |
|
H2 |
CHL |
465 |
465 |
465 |
465 |
465 |
560 |
560 |
560 |
560 |
560 |
788 |
|
3810 |
373 |
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
|
D |
177 |
177 |
177 |
177 |
177 |
182 |
182 |
182 |
182 |
182 |
218 |
|
R |
225 |
225 |
225 |
225 |
225 |
257 |
257 |
257 |
310 |
310 |
310 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
