ZMAS氣動薄膜角形調節閥
詳細內容：

ZMAS氣動薄膜角形調節閥用途

ZMAS氣動薄膜角形調節閥閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小，特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。ZMAS氣動薄膜角形調節閥采用頂部導向結構，由多彈簧氣動薄膜執行機構和角型調節閥閥體組成，具有結構緊湊、重量輕、動作靈敏、流體通道呈流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。

ZMAS氣動薄膜角形調節閥 性能技術參數

公稱通徑(mm)

6

10

15

25

閥座直徑(mm)

3

4

6

4

5

7

8

10

6

7

8

10

12

7

8

10

12

16

20

流量系數Kv

0.04

0.1



0.1

0.4







0.4









1

1.6

2.5

4

6.3

8



0.16

0.4

0.16



1

1.6

2.5

0.63

1

1.6

2.5

4













0.063

0.25



0.25

0.63





























公稱通徑(mm)

32

40

50

65

80

100

125

150

200

閥座直徑(mm)

16

20

30

20

38

30

50

38

65

50

80

65

100

65

125

100

150

125

200

流量系數

6.3

8

16

8

25

16

40

25

63

40

100

63

160

100

250

160

400

250

600

可調范圍

Kv值<18時 R=20：1；Kv值>18時 R=30：1

公稱壓力

16、22、32MPa

閥芯形式

套筒導向單座柱塞型閥芯

流量特性

直線

作用形式

氣開式、氣關式

工作溫度

普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃

法蘭標準

符合JB/T2769-92標準、可按ANSI、JIS、DIN 等訂貨生產

執行機構

ZHA/B型多彈簧氣動薄膜執行機構

可配附件

定位器、電磁閥、空氣過濾減壓閥、限位開關、閥位反饋器、緊急作裝置、手輪機構等

公稱通徑(mm)

20

25

40

50

65

80

100

150

200

250

300

閥座直徑(mm)

10

12

15

20

25

32

40

50

65

80

100

125

150

200

250

300

流量系數Kv

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

1000

1600

可調范圍

30：1

公稱壓力

標準產品1.6、4.0、6.4MPa；特殊訂貨10、22、32MPa

閥芯形式

單座柱塞型閥芯

流量特性

直線、等百分比

工作溫度

普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃

法蘭標準

符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等訂貨生產

ZMAS氣動薄膜角形調節閥 主要零部件材料

零件名稱

閥體

閥桿

閥芯

閥座

填料

壓縮彈簧

波紋薄膜

材料

40鍛鋼
不銹鋼
鉬二鈦

2Cr13
不銹鋼
鉬二鈦

2Cr13或堆
焊鈷鉻鎢
硬質合金

2Cr13或堆
焊鈷鉻鎢
硬質合金

V形
聚四氟乙烯圈

60Si2Mn

丁睛橡膠
夾尼襯里

ZMAS氣動薄膜角形調節閥 性能指標



序號

項目

單位

不帶定位器

帶定位器

1

基本誤差

％

±4

±1

2

回差

％

2.5

1

3

死區

％

1.5

0.1

4

允許泄漏量

％

為C值的0.01％，對C≤4.Q泄≈0

5

額定流量系數Kv偏差

C≤4

％

±15

流量特性誤差

C>4

％

±10

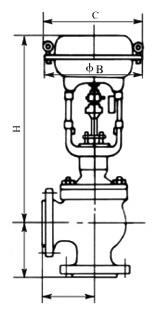

ZMAS氣動薄膜角形調節閥 外形尺寸及重量


公通徑
(mm)

6

10

15

25

32

40

50

65

80

100

125

150

L1(mm)

100

105

105

120

135

190

225

275

315

365

400

510

L2(mm)

83

90

105

120

135

165

190

215

260

290

300

400

薄膜式

H(mm)

407

406

425

401

493

502

500

630

630

620

848

910

D(mm)

285

360

470

620

重量(KG)

37

43

46

52

93

160

123

224

297

442

650

780

活塞式

H(mm)

527

526

545

521

586

595

593

655

655

645

758

820

D(mm)

264

352

490

重量(KG)

51

57

60

66

92

105

122

217

290

435

628

758
